Matplotlib
科学画图 与Numpy库强关联
matplotlib.pyplot
类似MATLAB的绘图接口 每个pyplot函数会对图形做更改

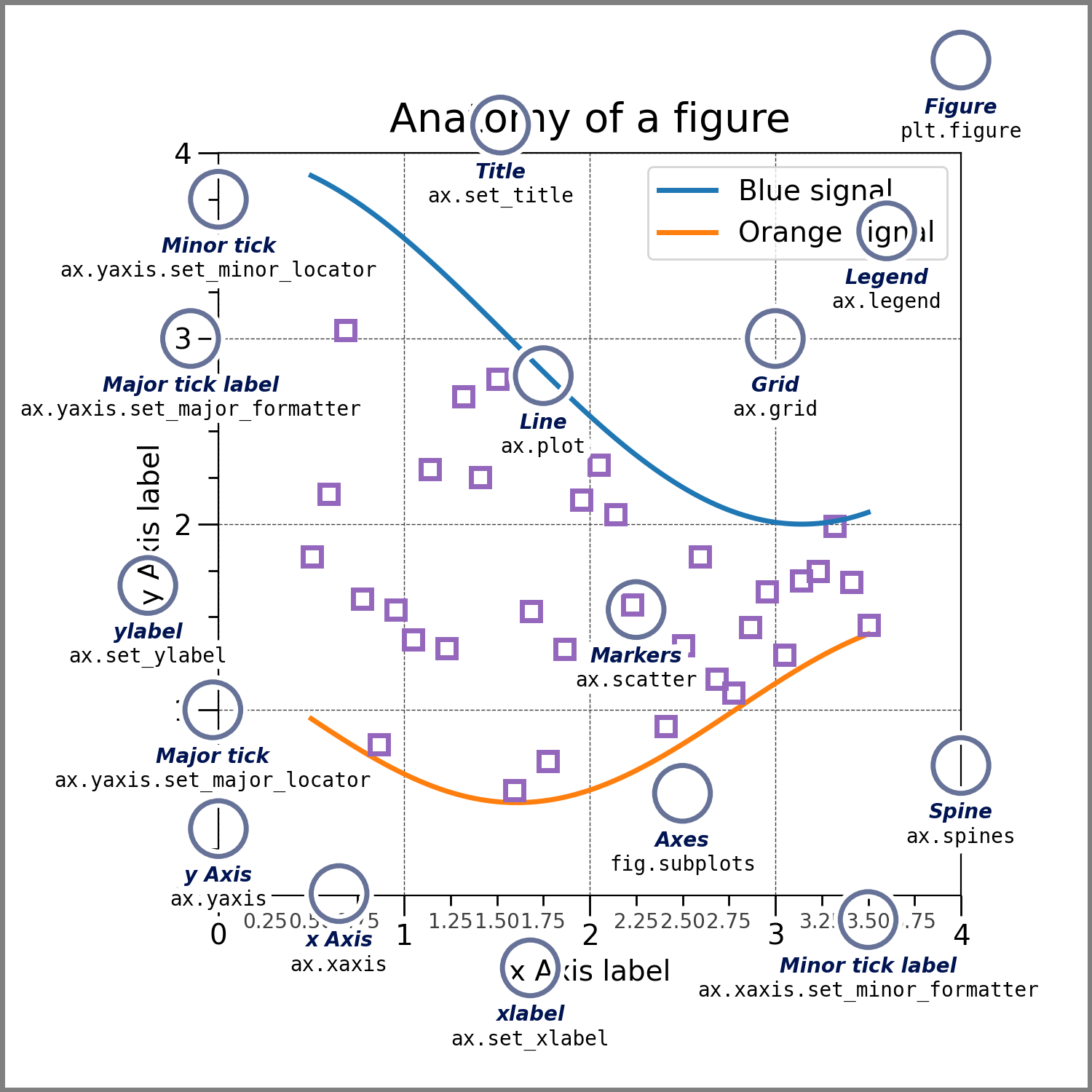

这张图片反应了Matplotlib图表各个部件对应的方法
Matplotlib的基本对象是Figure(画布)和Axes(画布上的坐标系subplot)
Figure
整个画布的对象的抽象 包含一个或多个Axes
创建画布
fig = plt.figure(figsize=(6,4),dpi=100)
添加Axes
ax = fig.add_subplot(1,1,1)
figure(): 创建Figure对象
add_subplot(nrows,ncols,index): 添加坐标系Axes nrows代表子图行数 ncols代表子图列数 index代表这是第几个子图
Axes
坐标系对象 多个的单个坐标轴Axis组成整个坐标系Axes
方法:
set_xlabel()/set_ylabel(): 添加x和y轴的标题set_title(): 标题legend(): 图例plot(): 曲线/直线图bar(): 条形统计图annotate("str",xy=(a,b),xytext=(c,d)): 注释 比如箭头 xy是指向的点 xytext是指向点的文本
Axis
单个坐标轴
Artist
所有的对象都是Artist
